几个相同架构的推挽电路

布朗早春 · 发表于 2021-2-26 17:55:06

本帖最后由布朗早春于 2021-2-26 17:56 编辑

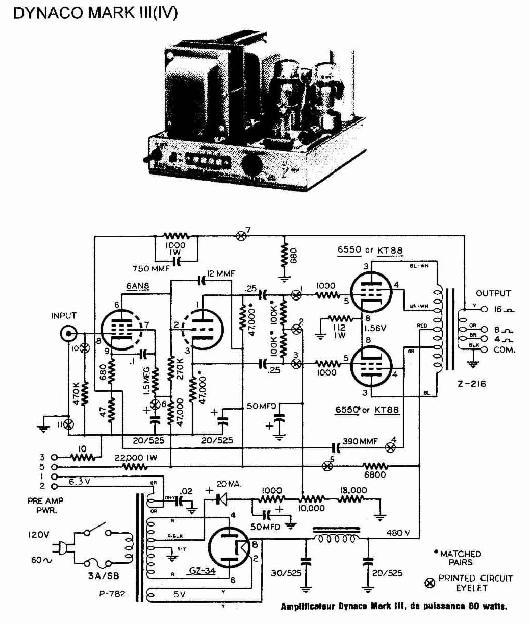

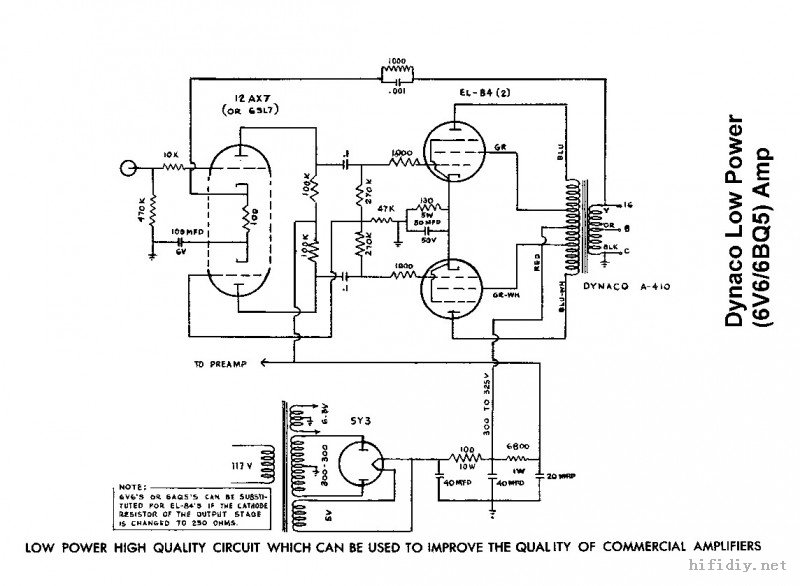

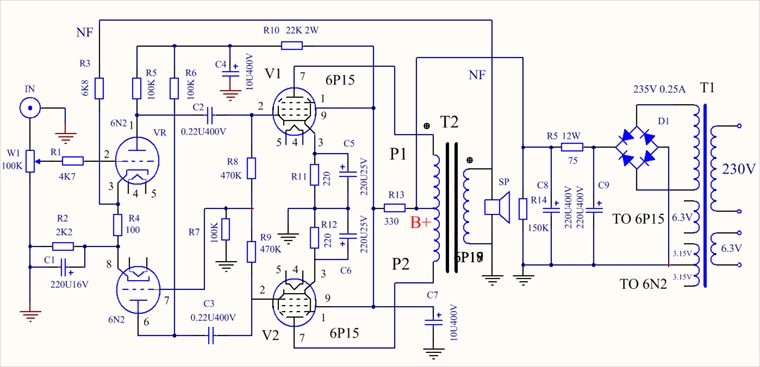

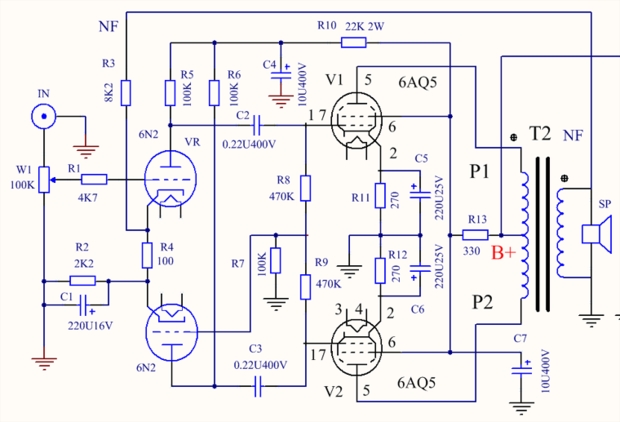

几个相同架构的推挽电路，仿制的时候可以修改相应的参数以适合自己的管子和工作点。

布朗早春 · 发表于 2021-3-11 05:34:44

本帖最后由布朗早春于 2021-3-11 06:03 编辑

网上的图纸多多少少都有点问题。
最后一图前放管的自偏压阴极电阻借用了1K反馈电阻，调试时这个反馈电阻不能取消或者改变过大，否则电路不能正常工作。

香颂 · 发表于 2021-3-14 17:59:09

本帖最后由香颂于 2021-6-26 08:41 编辑

TRS的EL84PP电路

香颂 · 发表于 2021-3-21 05:08:40

本帖最后由香颂于 2021-3-28 07:14 编辑

对于低电平输入系统，前面可以增加一级放大。如果使用直藕方式，要注意管子的阴极与灯丝之间的压差不能超过极限值，否则需要垫高灯丝电压。

NATURAL · 发表于 2021-3-28 06:43:00

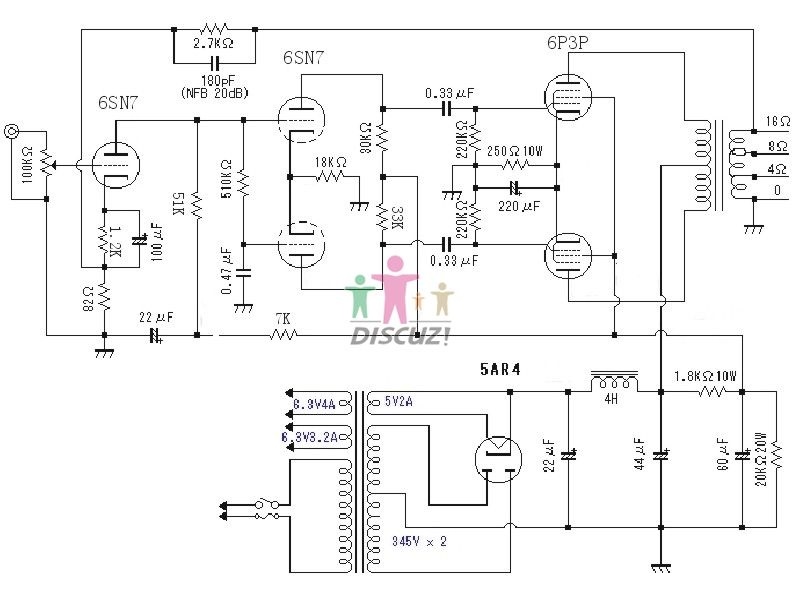

三极管接法EL34推挽

香颂 · 发表于 2021-3-28 07:20:28

对于自动平衡倒相电路来说，实际上都要求这个倒相管有较高的放大增益，对提高倒相精度有利，倒相电路适合使用高μ管。实际上对于长尾倒相电路也是如此。

香颂 · 发表于 2021-3-28 08:28:59

本帖最后由香颂于 2021-3-28 08:34 编辑

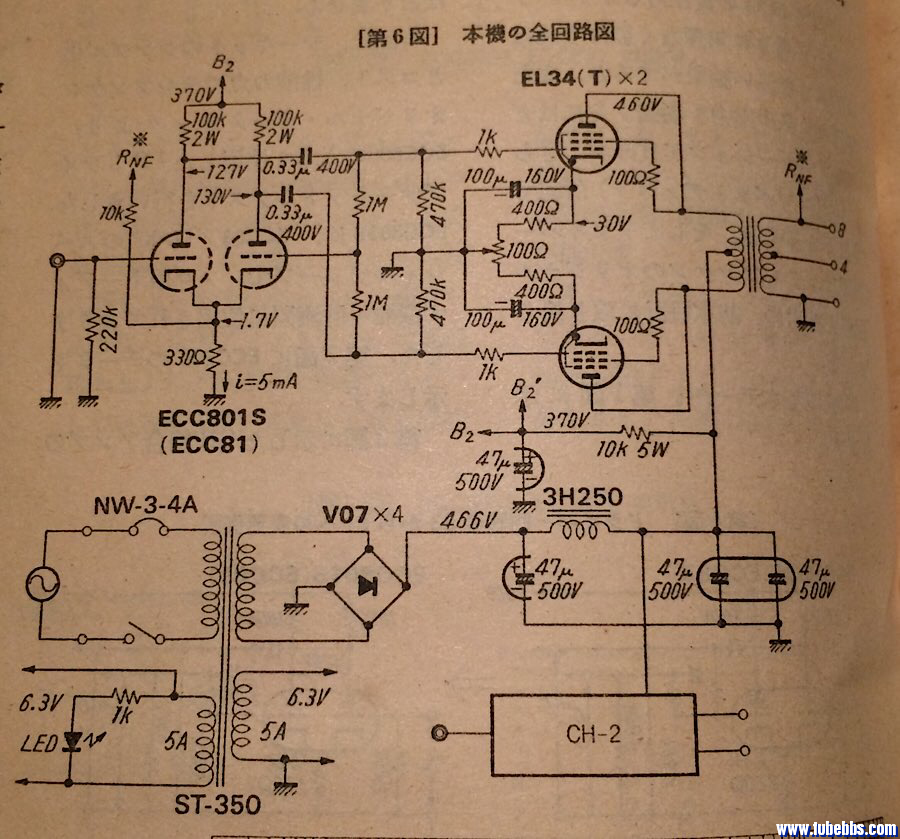

长尾倒相电路参见下图：

香颂 · 发表于 2021-3-28 08:39:34

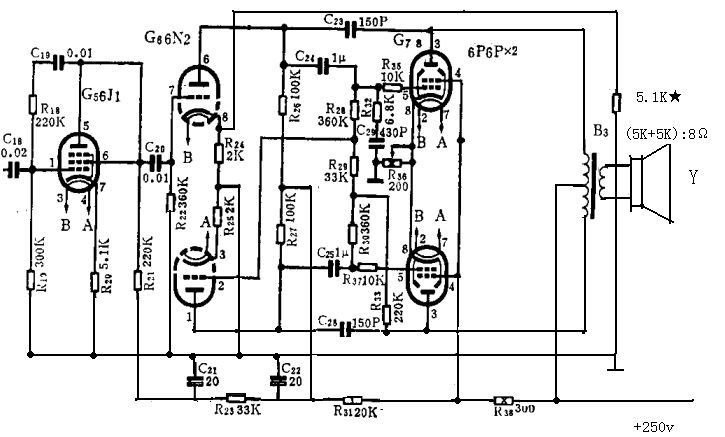

屏阴分割倒相

以德服人 · 发表于 2021-4-26 19:50:12

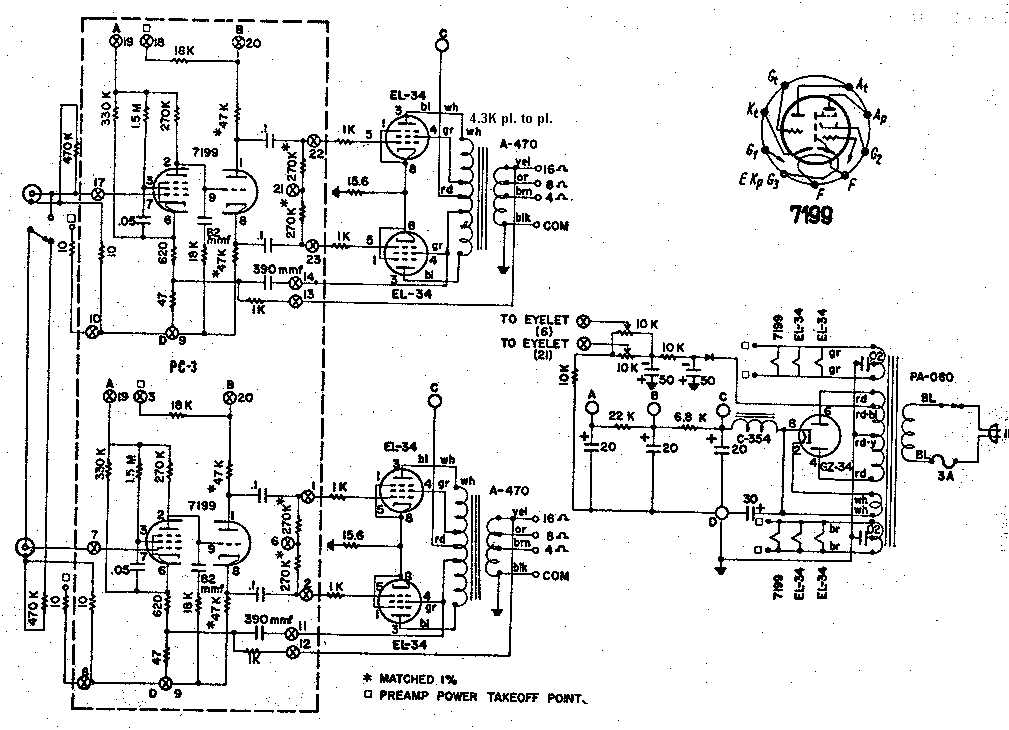

屏阴分割倒相推挽胆机电路中最著名的莫过于Dynaco机，使用6F2一类的复合管，五级管部分作为放大，三极管部分屏阴分割倒相。DYNACO ST-70电路图如下：

DYNACO ST-70线路图.gif

1．作为屏阴分割接法，屏极电阻压降、阴极电阻压降和管压降大致三均分电源电压(B2+)，手册上6F2三极部分屏压为150V，则B2+最好在350V以上。对于用KT88、EL34等大功率管的Dynaco及仿制机来说，B1+在440V以上，B2+当然不成问题。
使用其他中小功率管时如果B1+较低，为使6F2三极部分管压降达到90V左右(即B2+在270V左右)，应将B1+提高到300V左右。这也就是为什么选用6P1做推挽时，使它工作在过电压下的一原因，是对两个互相矛盾的要求的折衷。
2．仿Dynaco电路如极典VAA-70、关氏K6等电路都是一样的，仅功率管不同而已。但模仿决不能完全照搬，这是自己DIY机必须注意的。Dynaco机用KT88管，推挽状态栅负压为50~60V(指推挽状态,下同)，极典和关氏用EL34或6P3P，推挽状态栅负压为40~50V，就是说6F2要输出50V以上的推动电压。如照搬原机放大推动部分，用来推栅负压仅15~20V的6P1，输入信号一大，出来的恐怕就是方波了。为此，在使用6P1作为功率管时，应将6F2三极部分的屏/阴极电阻从36K/43K降到27K/30K，一方面降低了推动电压，一方面在B2+较低的条件下能使屏流稍加提高，达到与原机差不多的3mA以上(手册上为18mA！)。

6f2 6p1推挽.jpg

以德服人 · 发表于 2021-4-26 20:08:41

恒流源推挽电路图：
