PCHIFI.ORG»论坛 › 技术讨论区 › 胆机与电子管 › 诗醉PV-12前级电路

发新帖

查看: 7738|回复: 3

诗醉PV-12前级电路

68 主题	186 帖子	1076 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1076

发消息

发表于 2021-2-27 17:29:53 | 显示全部楼层 |阅读模式

本帖最后由布朗早春于 2021-3-16 22:58 编辑

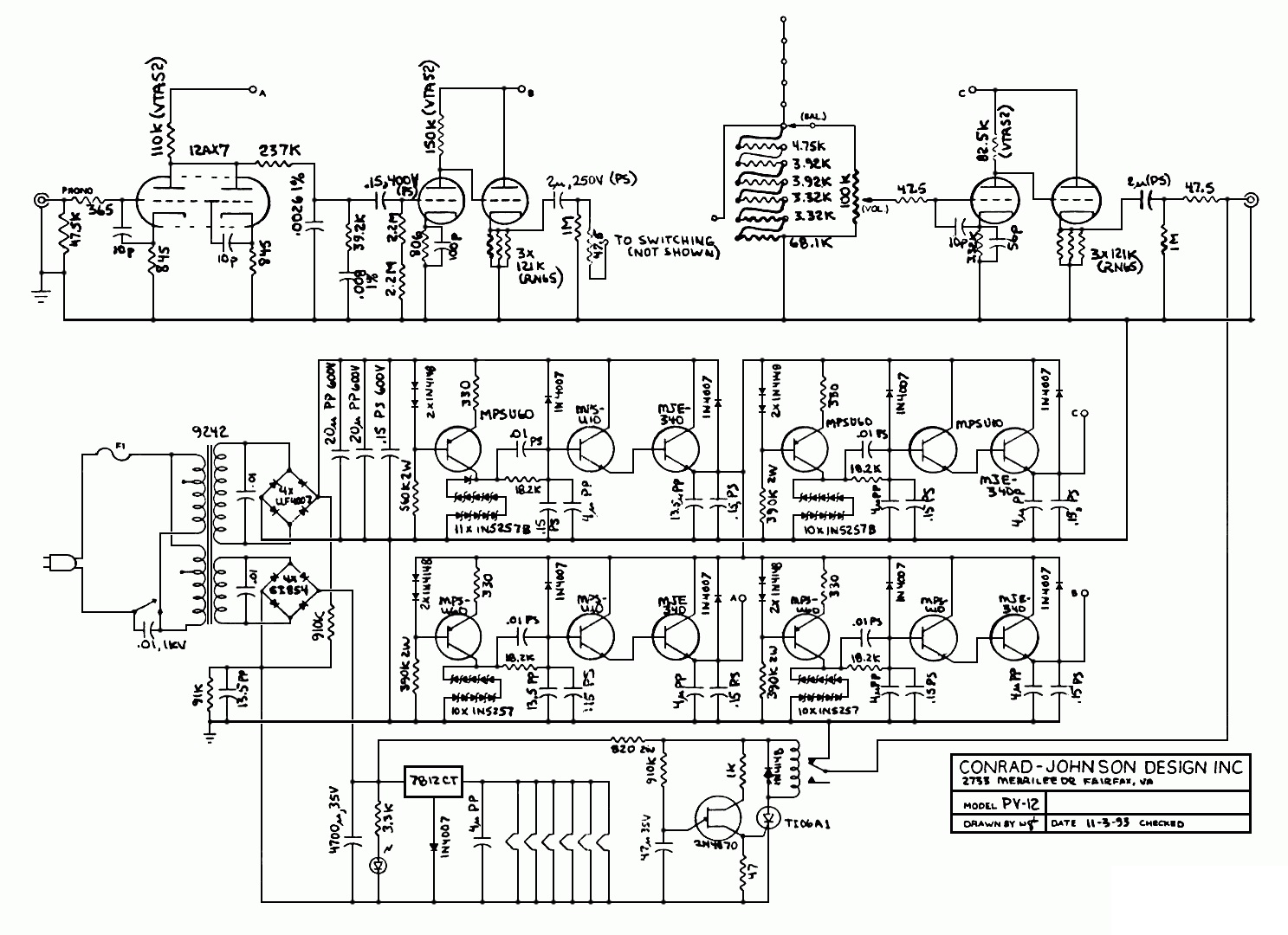

诗醉PV-12前级原版电路如上。

回复

使用道具举报

68 主题	186 帖子	1076 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1076

发消息

楼主| 发表于 2021-2-27 17:33:02 | 显示全部楼层

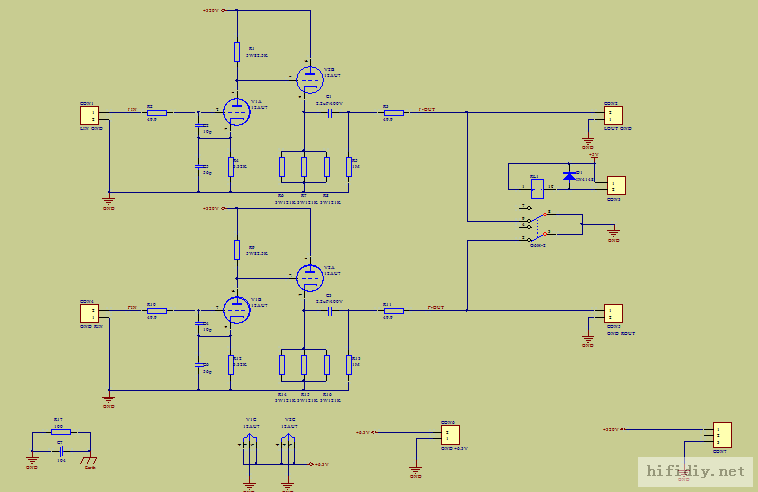

隔壁坛仿制用的简化电路

SV-12 1.png

回复

使用道具举报

58 主题	115 帖子	379 积分

Rank: 7 Rank: 7 Rank: 7

积分: 379

发消息

发表于 2021-3-16 22:55:46 | 显示全部楼层

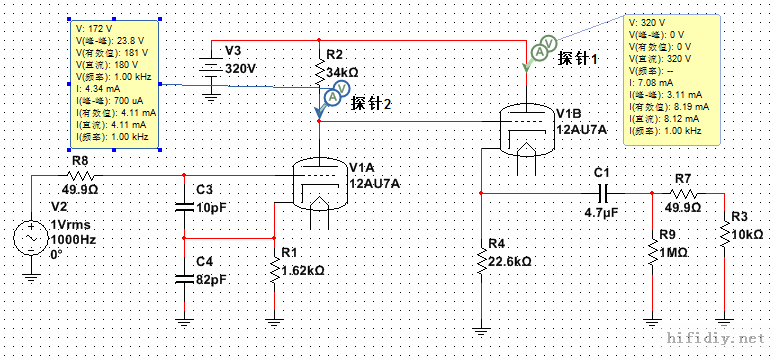

HIFIDIY.NET论坛烧友做了优化和仿真。见下图：

回复

使用道具举报

171 主题	312 帖子	1050 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1050

发消息

发表于 2021-3-21 12:43:58 | 显示全部楼层

不喜欢反相输出的烧友搞的电路：

回复

使用道具举报

26 主题	90 帖子	303 积分

Rank: 3 Rank: 3

积分: 303

发消息

发表于 2021-6-21 10:35:59 | 显示全部楼层

地与机箱通过100欧电阻和104电容并联后相连

回复

使用道具举报
