仿制Mclntosh C-22电子管前级

清风明月

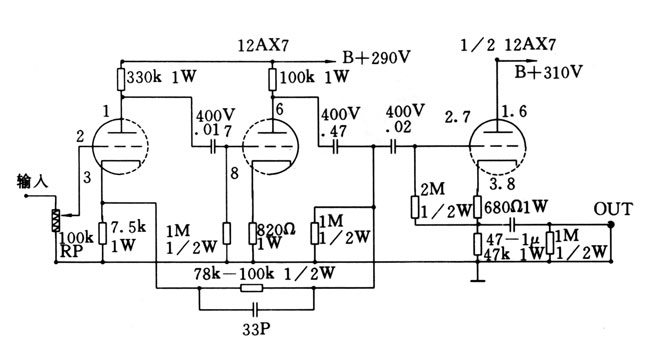

仿制Mclntosh C-22实际制作线路图:


从本线路图分析，线路与Marantz-7十分相似，也是典型两级放大加一级阴极跟随器以作阻抗匹配。因此本机应可匹配大部分后级放大器，而事实证明确是如此。

零件方面
      电阻器可用东京光音，因数值准确、调节音量的电位器RP本人也是使用东京光音产品，也视读者的爱好，负反馈电阻可用78k～l00k，视阁下对音色的偏爱，却不应低于78k，笔者选用l00k.电容器方配各级的交连电容可根据制作者对音色的喜爱，爱好音质幼小、通透华丽可选用MIT，喜欢豪放，可选用德国Wima Black Box，因它也像日耳曼民族般充满动态与实事求是的精神。33p电容可用云母电容。
实际效果
　　音效方面，本制作C-22线路与M-7相似，但效果却有分别，M-7效果一般为醇和通透，中音及人声较突出，低频相对较少。本文介绍之C-22却明显出乎本人意料之外，在同条件比试之下，C-22有M-7的特点（醇和通透）外，其高频与低频明显胜于M-7.也许多位从事音乐演奏家将两者作A、B聆听比较，都一致认为C-22更全面，明显胜于M-7.
结论
　　事实上，不同线路有不同音效及其优缺点，取决于个人喜爱及环境之需要。而且，目前的任何音响器材，都不可能全面胜出，因各有特长，因此，作为胆艺友，实应拥有多部不同类型之机种及作品，视情况需要而作配搭，扬长避短。本人虽已拥有多部厂机及自作派的电厂管前后级等，但仍不断尝试制作，以扩大机种，目的是随聆听需要有所配搭选择。

来源：叶宏世 《高保真音响》

清风明月

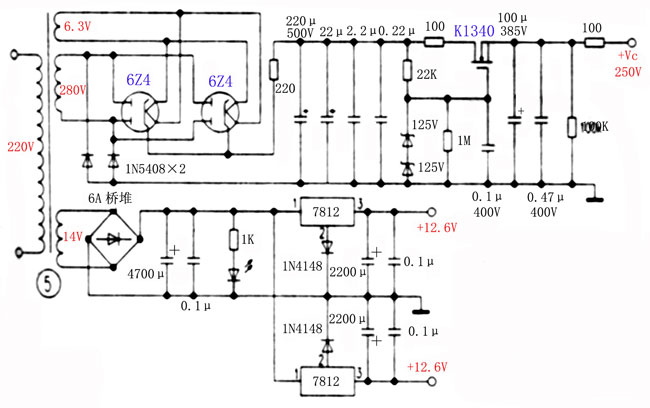

电源可参考下图：
