6C19 充当平直版2A3

断桥残雪

原著：第尾才子，已删减编辑
摘自：音响封神榜四十七：6C19 充当平直版2A3

845、211、300B和2A3，这都是人人皆知、有口皆碑。它们的声音表现虽各不相同，但也各具特色，而且输出功率越小，声音越纤细，表现人声的感情更真实。发烧友在做小功率胆机的时候一般都是弄个6P14、6P1。6P14是个小靓胆，声音清丽秀气，当然这也和它本身是一个五极管有莫大关系，6P14的输出阻抗也相当的高(Ri>30K,一般应用取输出变压器一次侧阻抗5K左右)。而小功率6C19却是被人遗忘了的靓胆。

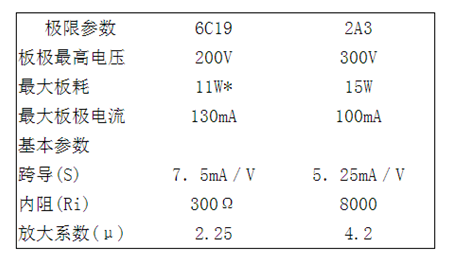

6C19是一只旁热式中小功率单三极管，主要用途是稳压电源调整管。其主要参数见附表。6C19单凭内阻低达300Ω、阳极耗散功率达11W 这两点，其性能在拇指三极胆中已无出其右者，由于没有被市场热炒，因而价格十分便宜，便宜得让人不敢相信这么一只低价胆会有什么好的声音表现。其实一只胆的声音如何，岂能与它的价格直接挂钩，更重要的是该胆本身的素质和是否能用好它。

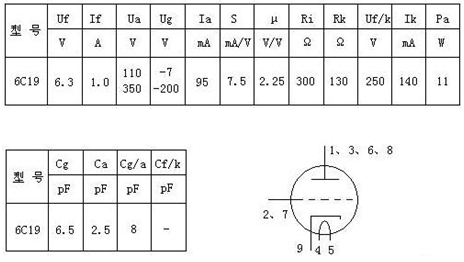

6C19在刊物上的应用电路很少。国外相同型号6S19，其基本参数如附表所列。可以看到6C19的输出阻抗极低，甚至比6N13P(460Ω)还要低，为Ri=300Ω，屏极耗散功率也挺大Pa=11W。用来做个三-五瓦的单端A类胆机刚好合适。下图为6C19的特性曲线图。


要工作良好，工作点与负载阻抗的选取十分重要。由于是稳压调整管，其线性不如2A3，即使已比6N5P好了不少。6C19的内阻为300Ω，因此输出变压器的阻抗取1～1.5kQ比较合适。 如是者失真可比较低。综合6C19的特性与推荐的工作状态，最后其工作点是屏压200V，阳极静态电流45mA。 6C19缺点是它的栅负压比较高，由于6C19的负压高达约-60V，与6N5P相若，也就是说，如把输入灵敏度设为0.5V的话，推动级要有不低于120倍的增益才能使6C19达到满功率输出，因此对推动级的要求较高。 一般需要一级高μ管(50倍)加上一级中μ管(20倍)作放大才能驱动。但如此一来,又带来了新的相移、信噪比的劣化,电路也趋向复杂，但这也有了加入负反馈的空间。常规的做法有以下几种：
(1) 采用中μ管或低μ管作两级放大；一般可提供20*20=400倍增益
(2)  采用高μ作一级放大，通常用共阴和SRPP接法，常用管有6N9和12AX7；一般可提供100倍增益
(3) 用高放大系数的五极管作一级放大, 一般可提供150-500倍增益；
(4) 用高μ管加3倍推动牛(利用其升压放大作用)作一级直推。50*3=150

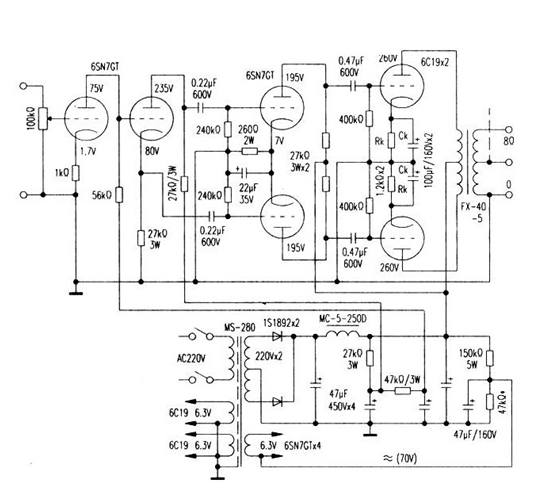

在AB1类方面，为了保持6C19容许板耗11W的极限条件。仍采用200V的板极有效电压，经试算AB1类状态参数是：板压200V，栅负压一60V、板流50mA×2，当负载阻抗为2.5KΩ时输出功率为11W，非线性失真约5％。如果选择负载阻抗为1.6kΩ，输出功率可达12W以上，但非线性失真达到8％。6C19的AB1类状态驱动信号幅度达60Vpp，6SN7是超荷使用的，故加入负反馈成为禁忌，所以选用2.5kΩ负载阻抗使输出级失真不超过5％，此状态下驱动条件和6N5P相近。前级可采用完全相同的电路组合。改良的方法是: 推动改用6F1及6N7P/6N6。此时即有足够条件加入一些负反馈。

由于6C19是一只低内阻管, 也是少数可以用作OTL胆机的电子管之一。

断桥残雪

第尾才子大佬认为：
用6C19需要注意：由于不像五极管那样多高次谐振失真，因此高音没那么多，因此便有人觉得太软，个人觉得太甜。另是，此管互导极高，因此电源稳定十分重要，电牛必须足功！

glff9大佬认为：
6C19声音偏软，不太干净，在国产小九脚里不算太出色，最好听的是FU17，其次是6P14，6P1比较耐听，6S6最甜美，6T1速度最快和晶体管声音相像，6F3最纤细，6N6稳重厚实些。

tiankefeng说：
焊过6C6B+6P31B、6S6（单级4级接法）、6N15+6S6(三级接法)、6N15(共屏共栅)+6S6（三级接法）、6P15(单级5级接法)、6N16B+6P15(三级接法）、6N17B+6N16B+6C19的单端接法，个人感觉好听的还是6N17B+6N16B+6C19好听，如楼上所述，声音偏软，但个人喜欢。其次是6N15+6S6(三级接法)。目前为止，保留的这两种。
6C19的越听越好听。

断桥残雪

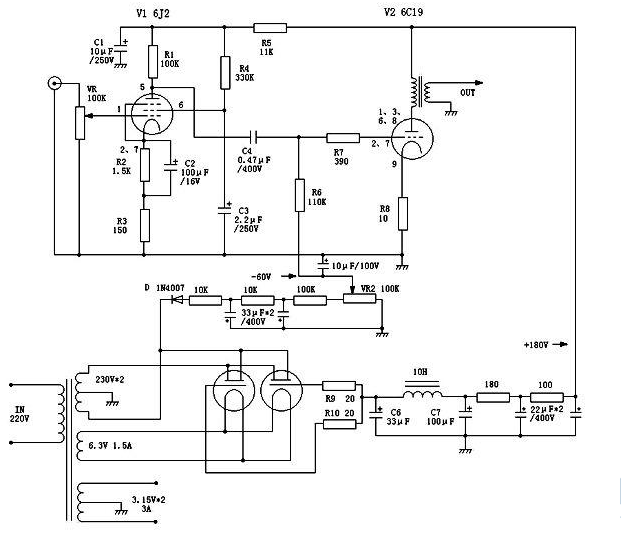

我认为用6J4一级推比较好，也可以用6F2五极管放大加三极管阴出推6C19比较好。

断桥残雪

需要注意的是6C19板耗11W的条件是屏压不高于200V，当屏压高于200V时最大板耗为7W。
