FD71直热式五极管单端

无想牧歌 · 发表于 2021-12-21 06:55:38

本帖最后由无想牧歌于 2021-12-21 08:00 编辑

FD-71的j简单参数：
灯丝电压：20V；灯丝电流：3A；放大系数：5；最大屏耗：125W；最大屏压：1500V；最高帘栅压：400V
下图为FD71标准接法的特性曲线

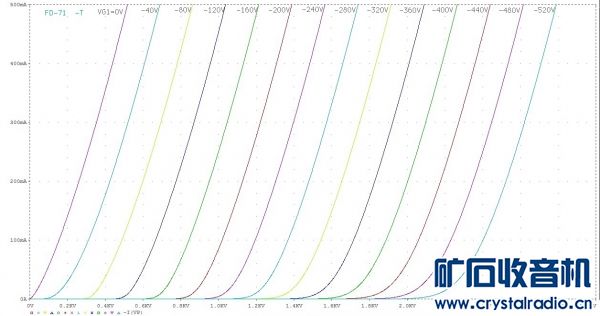

下图为胆圣实测的FD71三极接法的特性曲线

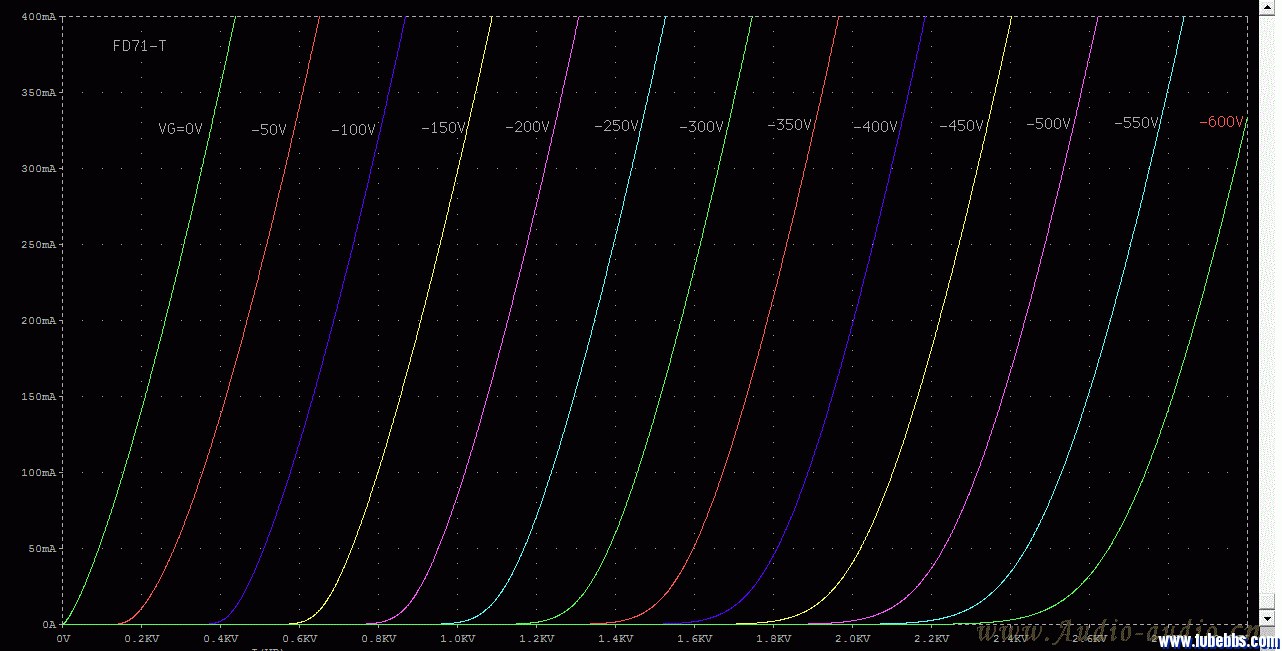

网上找到的FD71三极管接法特性曲线

无想牧歌 · 发表于 2021-12-21 07:49:34

TRS黄老师的帘入FD71单端
直热式电子管，灯丝电压20V，灯丝电流3A，阳极电压1500V，阳极电流250MA，第一删极电压负100V，第二删极电压400V，第二删极电流<60MA，跨导4.2MA/V

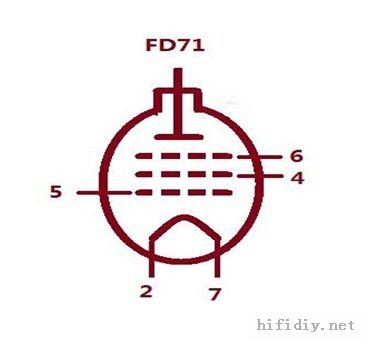

管脚排列如下:1(空)，2(灯丝)，3(空)，4(第二删极)，5(第一删极)，6(帘删极)，7(灯丝)
用7.5K牛，不用1500V屏压，用1000V左右就行。
FD71的特性与813比较近似，因此我设计了以下这个线路，可以兼顾玩这两个胆，而且还可以用交流供给灯丝，交流声方面都不成问题。这个胆，五极管接法虽然好推，但是声音难以调整得合适；三级接法，栅负压高达200多V，1：1的推动牛增益不够。廉栅极输入的细节最多，交流声最小，能够实现交流电点灯丝。


无想牧歌 · 发表于 2021-12-21 07:58:01

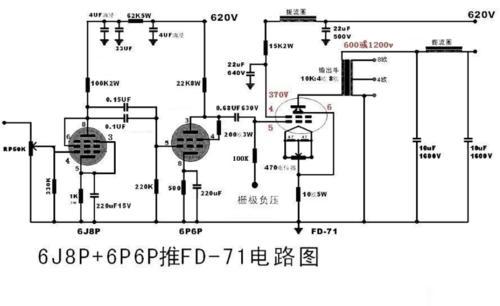

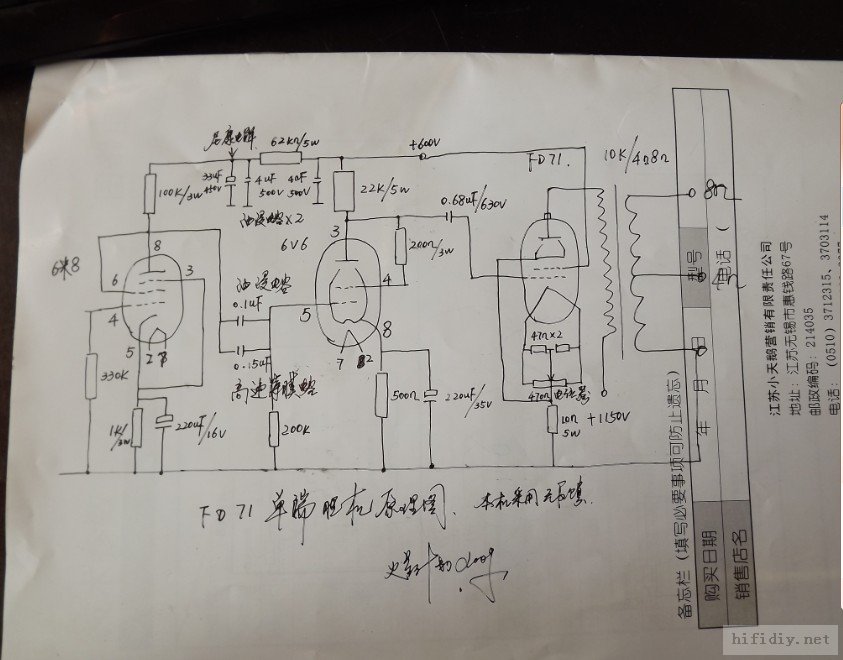

火星老师的标准接法FD71单端

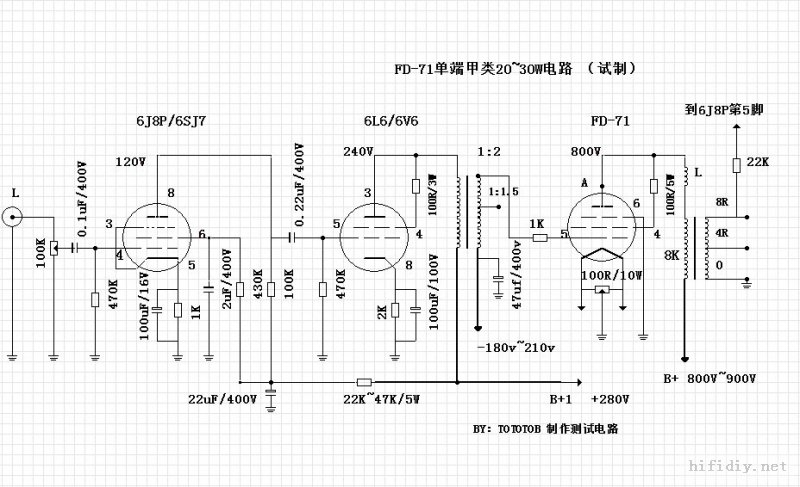

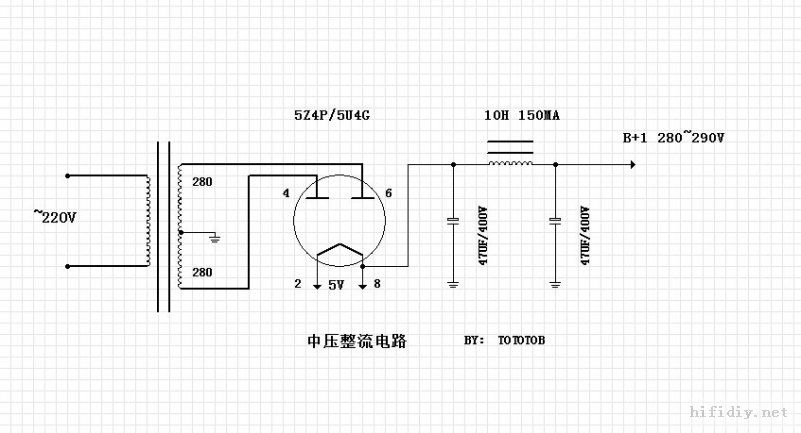

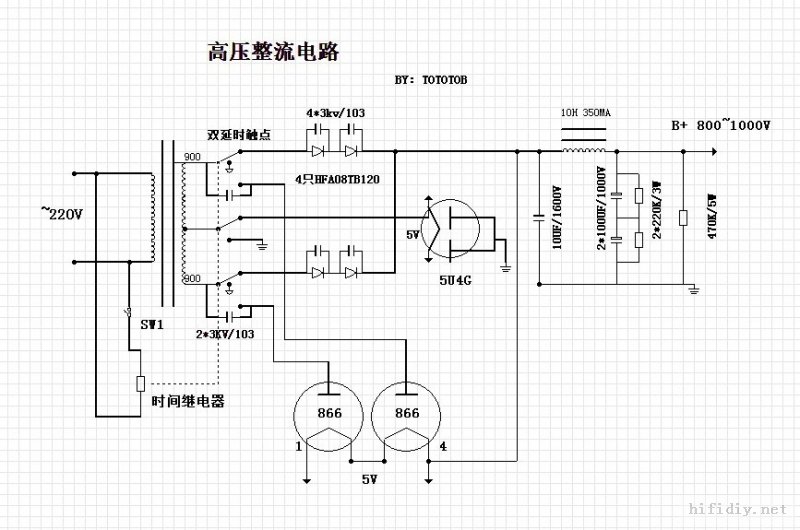

TOTOTOB牛推FD-71单端A类合并机
选取静态工作点Q：Ug= -170V，Ua=900V。此时Ia=90ma，则屏耗Pa=81W。

无想牧歌 · 发表于 2021-12-21 07:59:08

无想牧歌 · 发表于 2021-12-21 08:02:57

以德服人 · 发表于 2021-12-22 22:02:08

以德服人 · 发表于 2021-12-22 22:09:16

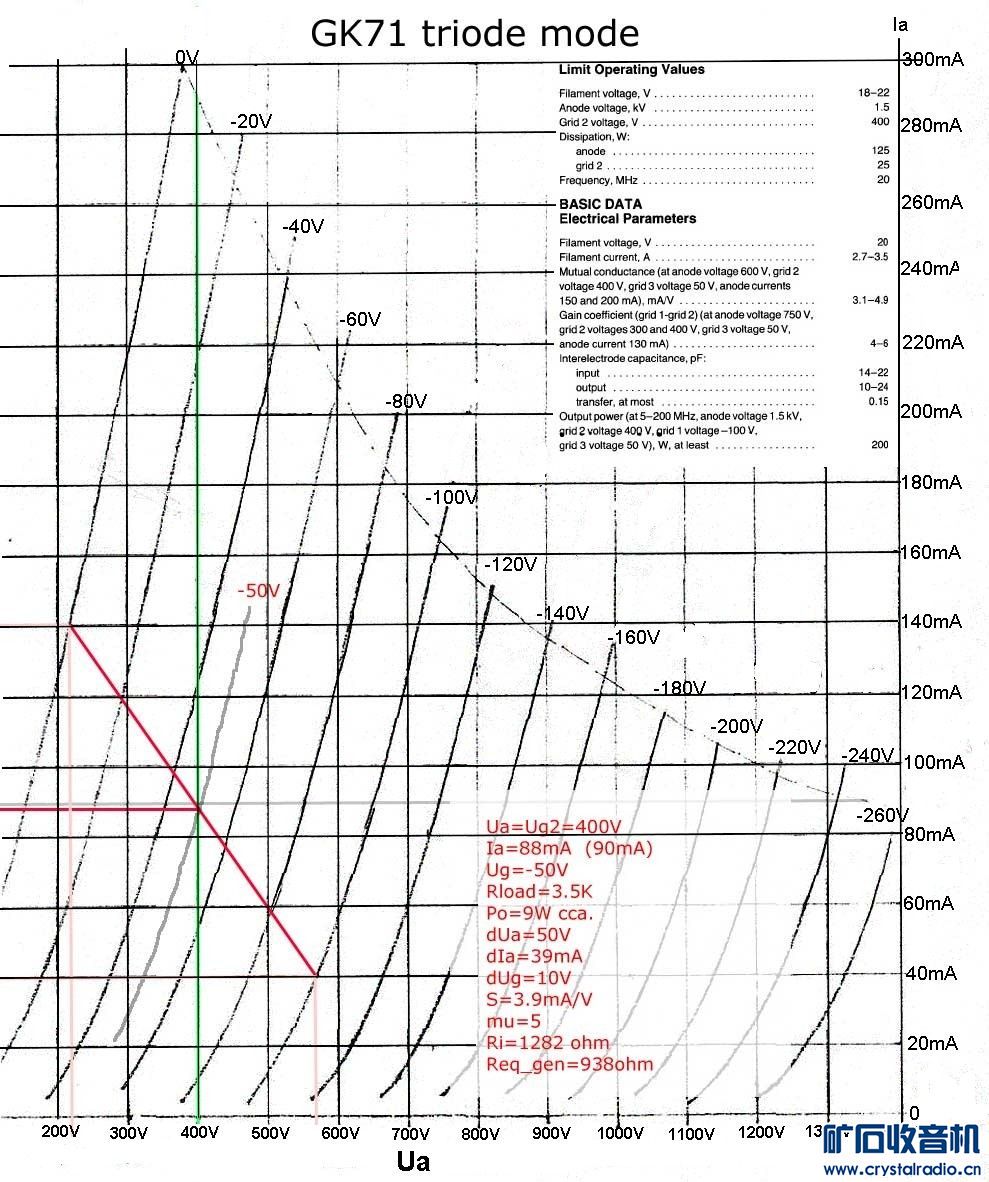

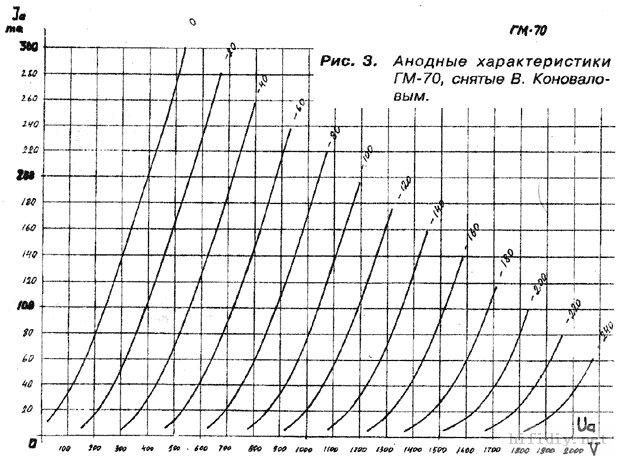

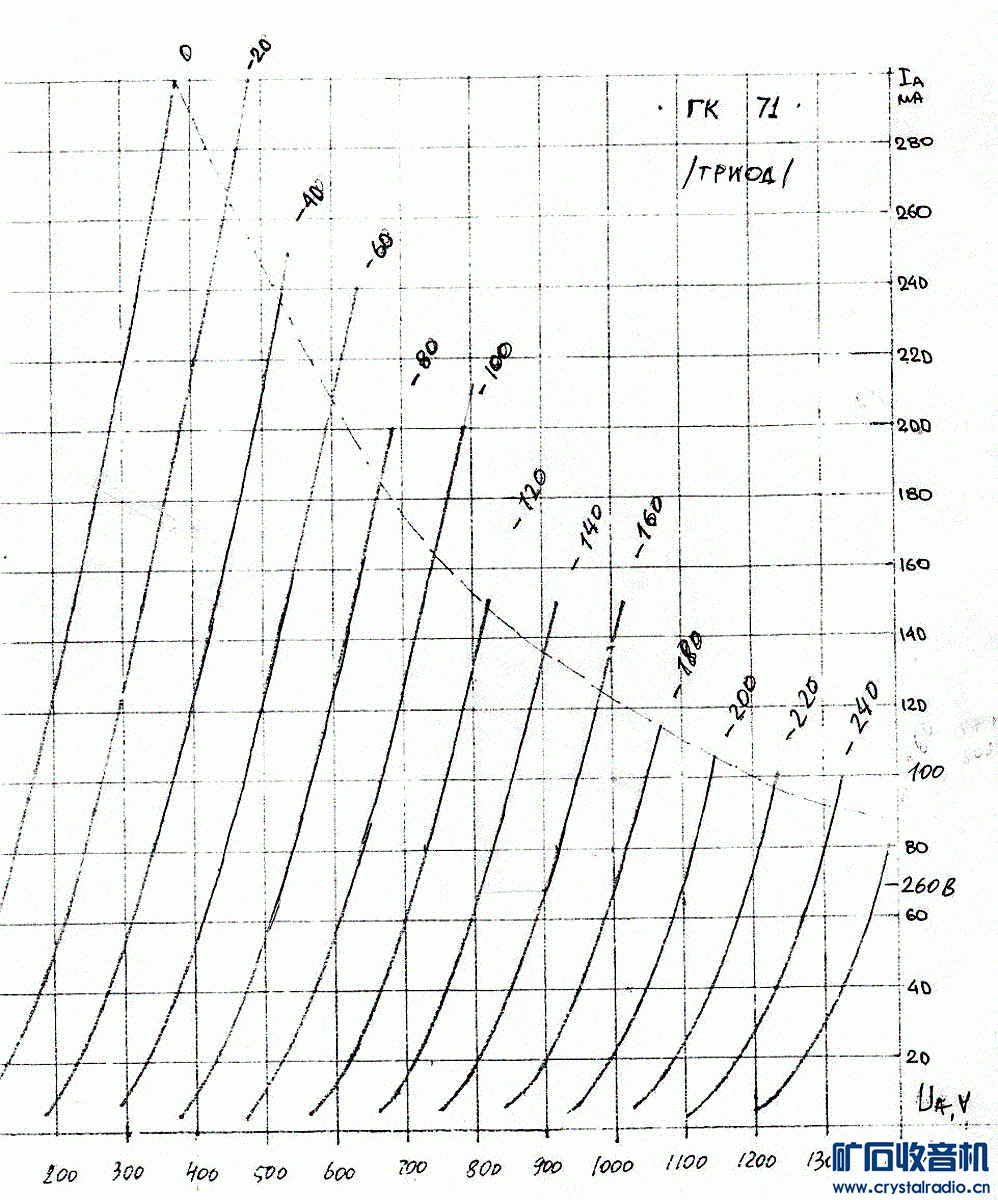

几个FD71直热式五极管三极管接法特性曲线，供参考比较。

以德服人 · 发表于 2021-12-22 22:16:53
