几个相同架构的推挽电路

26 主题	90 帖子	303 积分

Rank: 3 Rank: 3

积分: 303

发消息

发表于 2021-4-26 20:12:21 | 显示全部楼层

隔壁坛路遥版主恒流源推挽电路图：


回复

使用道具举报

68 主题	186 帖子	1076 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1076

发消息

楼主| 发表于 2021-5-13 19:49:21 | 显示全部楼层

6F2 EL34推811推挽
5U8 EL34 811PP.jpg

5U8 EL34 811PP.jpg

回复

使用道具举报

171 主题	312 帖子	1050 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1050

发消息

发表于 2021-6-24 05:20:10 | 显示全部楼层

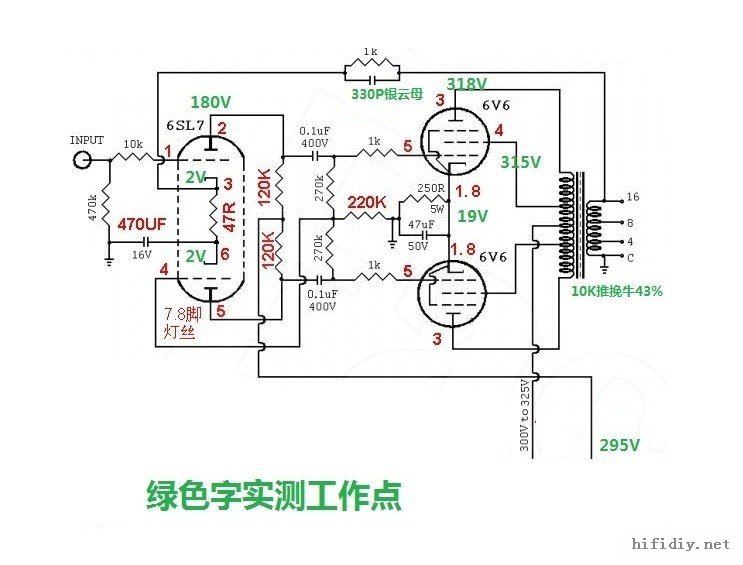

隔壁坛YUJUNH实作参数：


6SL7 6V6 PP 实测.jpg

回复

使用道具举报

171 主题	312 帖子	1050 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1050

发消息

发表于 2021-6-24 07:44:37 | 显示全部楼层

本帖最后由香颂于 2021-12-16 18:31 编辑

回复

使用道具举报

171 主题	312 帖子	1050 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1050

发消息

发表于 2021-6-24 07:46:25 | 显示全部楼层


FU29 PP YXS.gif

回复

使用道具举报

171 主题	312 帖子	1050 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1050

发消息

发表于 2021-6-24 07:49:30 | 显示全部楼层

FU17 PP.jpg

回复

使用道具举报

171 主题	312 帖子	1050 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1050

发消息

发表于 2021-6-24 08:01:18 | 显示全部楼层

拉菲尔6F2 QQE推挽.jpg

回复

使用道具举报

171 主题	312 帖子	1050 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1050

发消息

发表于 2021-6-24 08:18:35 | 显示全部楼层

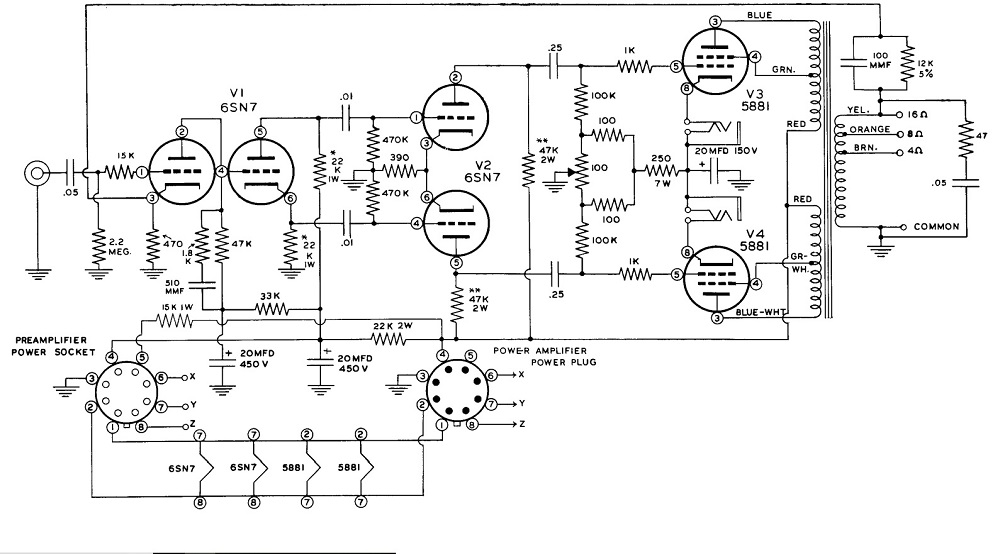

5881 PP.jpg

回复

使用道具举报

171 主题	312 帖子	1050 积分

Rank: 7 Rank: 7 Rank: 7

积分: 1050

发消息

发表于 2021-7-9 15:45:40 | 显示全部楼层

这款电路的设计理念是什么？

回复

使用道具举报

82 主题	192 帖子	751 积分

Rank: 4

积分: 751

发消息

发表于 2021-12-16 18:26:03 | 显示全部楼层

回复

使用道具举报
