常见胆机底噪的排除与影响

secaizhishen · 发表于 2021-8-21 02:53:52

本帖最后由 secaizhishen 于 2021-8-21 14:38 编辑

五，标准接法下功率管儿底噪可能及实际情况
标准接法下，四五极功率管的帘栅电压，不能高于手册规定电压，也不可过低。过高的帘栅级偏压会导致胆机的中高频极度失真和底噪问题。
作者深有体会，在帘栅级偏压过高强行升高屏耗时，在马头琴这种中高频出现了极为严重的失真，和噪音
而在实际情况下，当阴极电阻调整过小来升高屏耗，又会导致屏级电压降低，而帘栅级电压又不可过分的情况下，优先考虑电牛的输出电流不足和电牛高压电压值选用不当。

secaizhishen · 发表于 2021-8-21 03:02:03

本帖最后由 secaizhishen 于 2021-8-21 14:36 编辑

同时作者从师学习来，一直惯用多级管变三极管使用方法，虽大多情况下三极管的输出功率相比标准接法功率大幅度降低，但换来的是音质的整体提升，但作者对于单端例如6v6等本身输出功率减小的功率管下，仅代表个人认为最好使用超线性接法。虽胆机常搭配高灵敏度，的全频及同轴扬声器，但这类，电子管在三极管接法下的输出功率约为屏耗1/4，对于动态表现持中立态度。但使用三极管接法又要保证输出功率也可采用推挽线路，但同时音质同样会降低，三极管推挽线路见之前的帖子

secaizhishen · 发表于 2021-8-21 03:07:35

本帖最后由 secaizhishen 于 2021-8-21 14:37 编辑

六:寄生振荡
输入前级带噪音，或者带微弱收音机广播声，可用此法避免输入串入1-10k左右电阻既可避免寄生振荡引起的上述问题推荐1k

secaizhishen · 发表于 2021-8-21 03:12:34

七，out牛唱歌
这种情况多见于输出变压器空载情况下，而导致这个问题原因是变压器钢片亦或输出变压器线圈在制造过程中的松散，导致有信号时内部振荡。一般来讲不会造成太大的问题，

secaizhishen · 发表于 2021-8-21 03:21:04

八，＊排查电子管底噪位置方法
在出现底噪切确定接地无勿情况下，需要排查电子管。而具体是哪个电子管出现了底噪。可以用以下方法测试
1拔掉前级管，功率管不动，通电无底噪——前级管底噪
2拔掉前级管，功率管不动，有底噪——功率管底噪，同时前级管也可能带底噪
3 都拔了，有底噪——那不可能！

secaizhishen · 发表于 2021-8-21 03:24:02

九，开机撕裂底噪巨大，切不随电位器大小改变
————p线抽头和b线抽头接反了
十，接线无问题，有底噪，且电位器音量“可能”不可控
————电位器out和in接反了

secaizhishen · 发表于 2021-8-21 03:30:36

十，由于脑瘫导致的底噪问题
1没焊栅漏电阻！
2，阴极电阻功率过小，导致阻值漂移
以上两点基本定性为脑瘫行为，不仅有时会导致底噪问题，严重会在短时间内烧毁电子管，但事实上，出现这个问题应第一时间察觉，经常会出现播放音乐异常的行为。此时就应该立马关机彻底检查电路，看看自己是否出现了脑瘫行为

secaizhishen · 发表于 2021-8-21 03:35:05

本帖最后由 secaizhishen 于 2021-8-21 14:51 编辑

（补充）直流灯丝降噪法将交流灯丝，经过整流桥整流成直流电，可大幅度降低灯丝噪音，但此法多用于胆前级等电路，需要遵循整流-滤波的原则。在直热功率管线路中中也被大量使用。但是！作者强烈否定此法在直热功率管线路中的运用，现今查找网图，在制热管例如300b、422等，几乎8成为直流灯丝电路。这会使声音音质及韵味降低。话说回来，制作高端直热电路，不就是为了声音嘛。 5JJMS9{[1SVC}0BY]Y8J]FS.png

secaizhishen · 发表于 2021-8-21 15:07:25

十一，接地降噪法

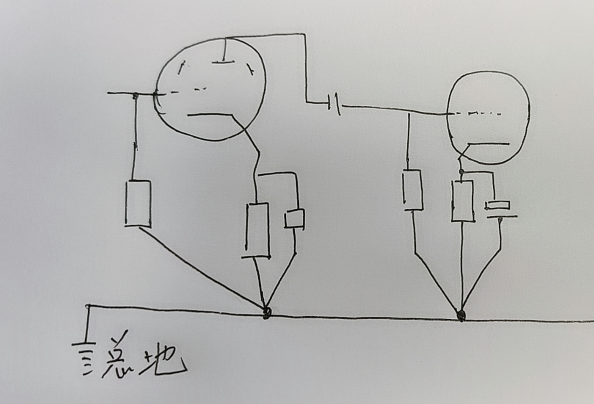

1多点接地法
各级电子管所需接地处接于一点，并通过一根导线接入总地点，此法易于布线，易于整理焊接方便，但效果不及一点接地法
$2`{$SMZ_C$$RJ64X2E4}U.png$

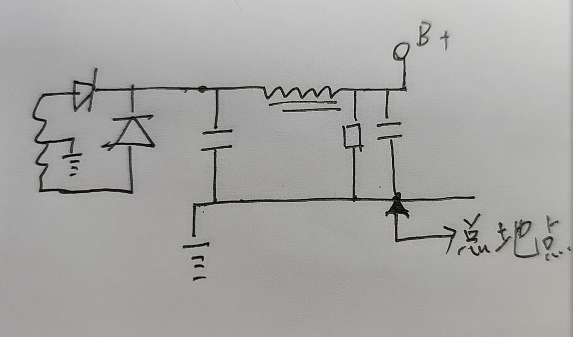

2.一点接地法
这是最好的接地法，但制作美观度可能略差，方法是将所有需要接地的原件直接接于总地点，尽量，避免原件通过导线延长至总地点

secaizhishen · 发表于 2021-8-21 15:13:22

来源于其他的降噪经验↓1、加入负反馈是可以使交流声得到抑制。 2、连上负反馈啸叫的话肯定是接成正反馈了。 3、加负反馈啸叫可能是由于电路相移太大，可以将反馈电容去掉。 4、反馈连线要用屏蔽线，在输入端一端接地，不然会啸叫。 5、左声道的反馈接到右声道，会出现啸叫。 6、推挽管不配对容易有交流声。 7、反馈电阻接在输出端，然后用屏蔽线连接到阴极电阻上，这样反馈电阻本身就可以不用屏蔽了，噪声会较低。 8、输入RCA地接机壳 9、灯丝接平衡电阻，将栅阴电位降低一半，频率变成了100Hz，换言之，加平衡电阻能降低即交流声幅度，不能完全消除交流声。 10、直热阴极交流供电作单端机，进行交流声补偿，交流声补偿，即想法取出要补偿的交流声信号，以相反的相位在功放的前级进行补偿，抵消功放级灯丝产生的交流 11、灯丝用滤波电容20000微法，变成直流，或使用直流外电源供电。但声音却变得难听了，总比不了用交流的耐听！ 12、用正负直流电源对灯丝进行供电。这样音质才有交流时的味道。 13、电子管或场效应延时稳压。 14、设一个大接地铜板，所有需要接地的均就近接地。 15、信号输入级单元接地一点接机壳。 16、每一单元（或每只管）全部电路用铝盒屏蔽，铝盒接机壳。 17、电源牛装硅钢外罩。 18、灯丝电路除一点接地外其余悬空。 19、信号线和回线用屏蔽线，并且接收干扰幅度相同，相位相反，抗共模干扰强。 20、信号线屏蔽层单点接地。 21、电源排插内部火线、零线通过电容接地线，排插地线真正接大地。 22、功放使用三线插头，机壳真正接大地。 23、整流管并小电容。 24、布线不合理也会感染交流声，灯丝线要紧贴底版，不要将电源线与信号线平行。电源部分不能和音频输入，反馈输出两根线或是电压放大部分太近。 25、还有电源变压器和输出变压器的线圈绕响要相差90度（一个线圈立着一个躺着）这样是避免互感现象如果有变压器罩有良好的磁屏蔽应该也没有问题！ 26、变压器的固定螺栓要接地。 27、前极阴极电阻并联一个电容 28、还有就是变压器本身的问题！初级次级之间应该有一个屏蔽层！连同它接地效果会好些！ 29、信号线的屏蔽层只能一点接地，这很重要， 30、电位器外壳要接地。 31、将电压放大栅漏电阻对地用一只电解短路，看交流声有无变化，交流声完全消失，说明电压放大管产生了交流声，如只是有变化，说明第一第二级都有交流声。 32、垫高电压放大管灯丝电位可以防止阴丝之间击穿，也有利于降低灯丝与阴极漏电的交流声 33、栅极的引线要尽可能短，并要用屏蔽线。 34、屏极输出用屏蔽线，屏蔽层一端接地，最好是在输入端接地（el84c喜欢、但zhainm 版喜欢按信号走向在后端接地） 35、还有把接地点设在RCA输入插座处。 36、每颗管子的信号地在本管的阴级做为一个接地点,外围电阻电容用线分别连到这个点上,不要用母线. 37、所有电源滤波退耦电容用线连到一个总接地点处,不要用母线。 38、所有线路,电阻尽可能贴着底盘(顶板)固定 39、把各管的信号地单独连到总接地点上 40、输入RCA的地先进音量电位器的地,再连到第一级电压放大管的阴级地上 41、灯丝没有抽头的话用两颗47欧电阻并出来接地.
