前胆后石功放

布朗早春

前胆后石混合功放不仅制作容易、成本低，音质比纯极管6N11（只要耐压EAk> 150V的高频三极管均可，如国产管6N1一M、6N6、6NI6等，进口管ECC82、ECC83、6DJ8、6922、12AT7、12AU7、12AX7等），推动级可接成SRPP电路（分量调整推挽电路，又称串叠式放大电路）。之所以选用该电路，是因为该电路不仅具有失真小、动态范围大、输出阻抗小等普通甲类放大器所不及的优点，并且具有失真度会随信号频率升高而减小的可贵之处。SR-PP电路的总放大倍数相当于一只三极管的放大倍数，其工作点主要是调整下管栅极电阻R1及阴极电阻R2，使栅极⑦脚对阴极⑧脚电压为－2V左右即可。推动级信号从上管阴极（即③脚）输出。为省去输出变压器，功放级采用QTL电路。所用的晶体管主要有以下几种：
1．采用MJ11032/MJ11033达林顿互补对管

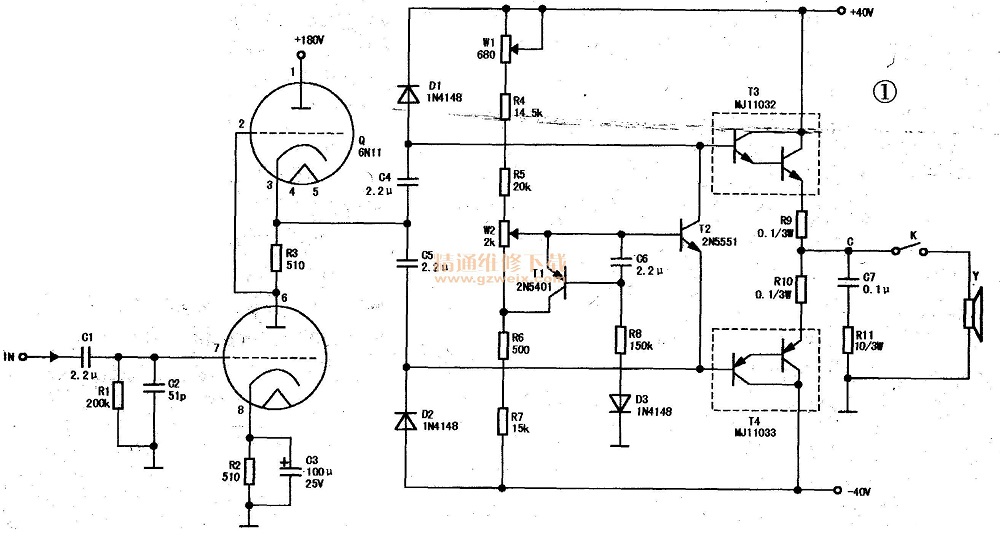

该对管是摩托罗拉公司专为音响设计的功放对管，其主要电参数为：Vce。为±120V、Icm为±50A、Pcm为300W、fT为30MHz，由它们构成的胆石混合功放电路如图1所示。末级电源电压取±40V，实测不失真功率不小于50W（散热板面积为20cm×8cm ）。按图接好电路后，末级功放的调整方法是，先断开上管MJ11032集电极与正电源连接处，串入电流表，接通电源，缓慢调节W2 （W2采用精密实芯可调电阻），使电流表读数为30mA～35mA。然后再测输出级中点（即图中C点）对地电压是否为0±0.02V（扬声器断开）。若不是，再缓慢调节W1（W1也要采用精密实芯可调电阻），使之满足要求。反复几次，使电流与电压均合乎要求后可接入信号试听。经试听，感觉音色沉稳、宽厚、低音浑厚雄浑、弹性十足、中音清晰透彻、高音清脆而不刺耳。总体感觉音质甜美圆润，颇具纯胆机音色。无论是欣赏古典音乐还是现代音乐都令人如醉如痴。

2．采用2SK135/2SJ50场效应互补对管

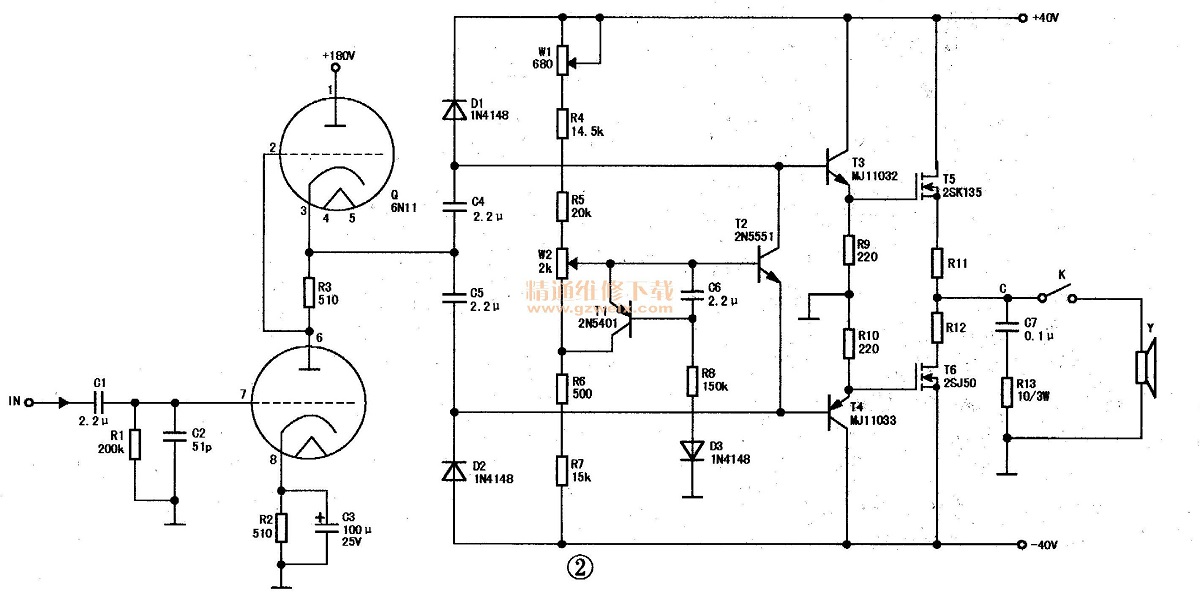

2SK135/2SJ50 MOSFET型场效应互补对管是日立公司专为音响开发的。它克服了因VMOS型场效应管导通电阻大、结电容大，采用它们制作的音响高频失真大、声音粗糙的缺点。该对管主要电参数为：VDS为±160V，VGS为±14V、 ID为17A、PD为100W。为17A、PD为100W、RT为110ns。与场效应管复合的互补对管分别为2SC2275A、2SA985A，其主要参数为：Vceo为±150V、Icm为±1.5A、Pcm为25W、fT为200MHz，由它们构成的胆石混合功放电路如图2所示，调试方法及数值与图1相同。
由于该对管具有开关速度快、在大电流下具有负温度系数特性、无二次击穿、仅需电压驱动、偶次谐波丰富，故该功放表现颇佳，音质温润。在聆听古典音乐、轻音乐、小夜曲、民乐等方面表现非凡，尤其是弦乐与人声方面是功放管采用双极型晶体管所无法比拟的。所以，笔者以为该功放是喜欢欣赏音乐的爱好者的明智选择。顺便提及，与上述场效应互补对管相似的型号还有：2SK132/2SJ47、2SK133/2SJ48、2SK134/2SJ49等。

3．采用2SC2922/2SA1216双极型互补对管

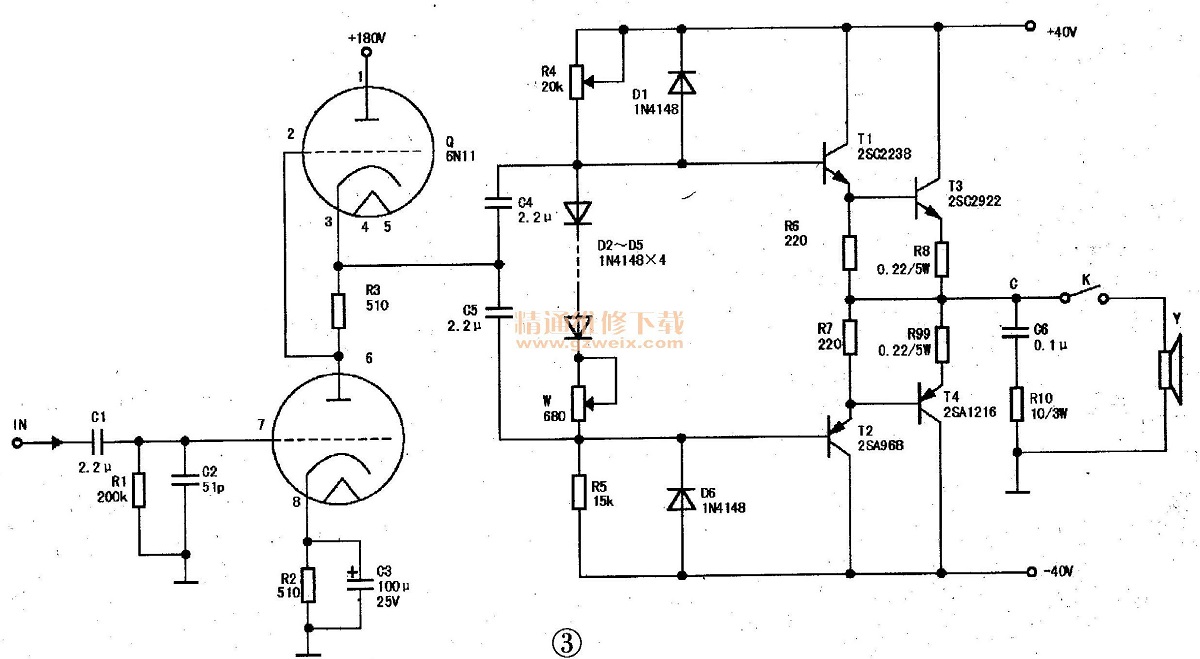

2SC2922/2SA1216互补对管是日本三肯公司生产。一其主要电参数为：Vceo为＋180V，Icm为±17A、PC。为200W、fT为50M8z。与2SC2922/2SA1216进行复合的互补对管采用的是2SC2238、2SA968，其主要参数为：Vceo为±160V、Icm为±1.5A、Pcm为25W、 fT为100MHz，由它们构成的胆石混合功放电路如图所示。
末级电源电压取±45V，调试方法与图1有所不同，调W1使2SC2922集电极静态电流为150～200mA，调整R4（可先用20kΩ电位器调好后再换成固定电阻）使输出点对地电压为0±0.3V，注意此时扬声器断开。反复几次，直至通电1～2小时后，电流、电压值仍符合上述要求为止。该功放具有三肯管独有的纯正音色，音质明亮，明亮中带有细腻。高音清丽而不刺耳，低音厚实有力而不拖泥带水。如果元件选择上乘，电路布局设计合理，该电路可达Hi-Fi水准。图3中的功放管还可选择东芝公司生产的2SC2565/2SA1095互补对管。该互补对管参数为：Vceo为±160V、Icm为±15A、Pcm为150W、fT为90MHz。

4．采用SAP15N/SAP15P达林顿互补对管

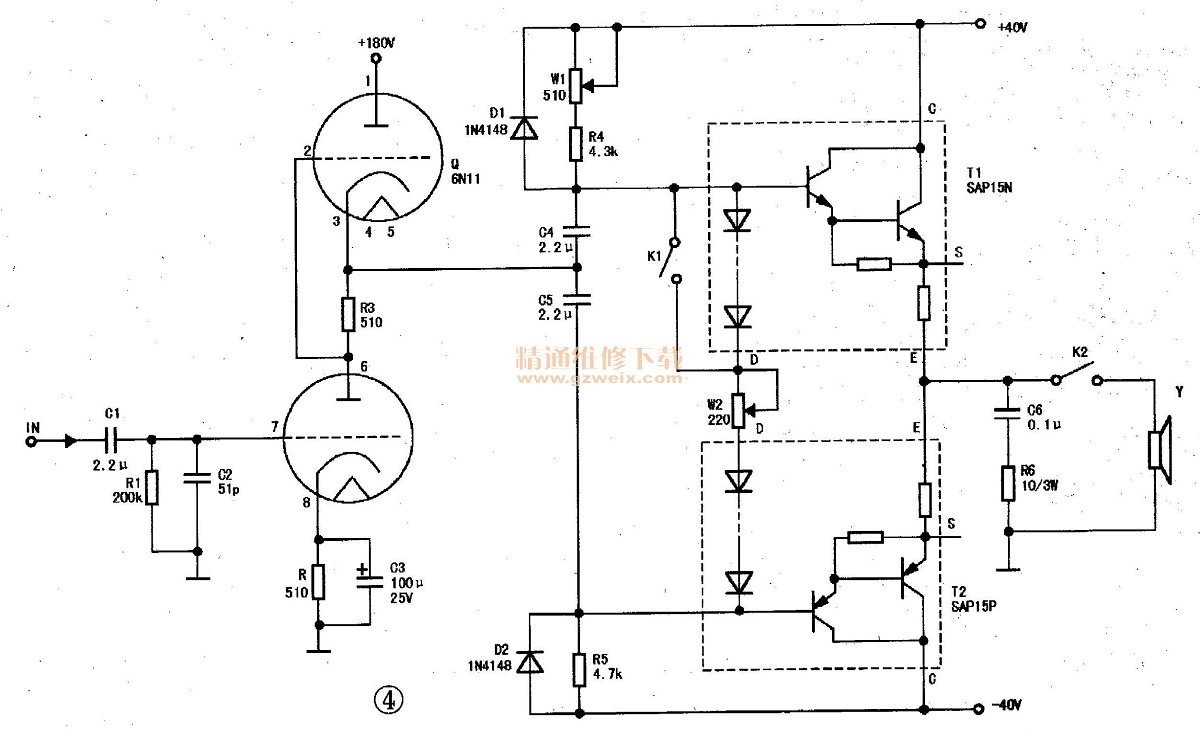

SAP15N/SAP15P达林顿互补对管，是日本三肯公司推出的另一种音响达林顿互补对管。共有5只引脚，其中多出的二只脚一只为偏流二极管引出脚D，另一只为内部发射极S（内接电流控制电路）。该对管主要电参数为：Vce为±160V、Icm为±15A、Pcm为150W、fT70MHz。管内设有电流控制及温度补偿电路，使放大器无论是动态或是静态均能自动稳定工作点，保证功放始终工作在最佳状态。由它们构成的胆石混合功放电路元件极少，如图所示。
末级电源电压仍取±40V，图中W2是静态电流调整电阻。当开关K1断开时，机器工作在甲类状态。调整W2，使SAP15N C极电流为150m A～250mA；调整W1使中点（即图中E点）对地电压为零。当开关K1合上时，机器工作在甲乙类状态。调整W2，使SAP15N C极电流为25mA～30mA；调整W1使中点对地电压为零。实践表明，当功放工作在甲类状态时，音色甜美圆润。当功放工作在甲乙类状态时，音色亮丽清纯。不论是处于哪种工作状态，总体感觉是低音强劲有力、中高音清晰明亮，悦耳动听，失真都很小。绝对比纯石机音质强多了。

      最后要说明的是，上述几款胆石混合功放电路均未加大环路的负反馈来稳定其工作点，全靠元件的性能来保障。因此，除元件要是上品外，对管参数要严格保证一致。上下配值一样的电阻、二极管，电容的数值也要严格一致，最好用数字万用表和专用电容表挑选。电阻采用金属膜电阻，除注明功率的外，其余均为1/2w，无极电容建议采用音响专用的聚苯乙烯电容（MKS）或聚对苯二甲酸醋电容（MKT ）。因这类电容具有热稳定性好、频率特性好、正切损耗值小、漏电小、等效电感小及耐压≥160V等优良特性，对保证音响高品质音质起着重要作用。
      另外，在推动级的胆管采用的普通民用级管6N11，若采用军用级6N11J或进口管6DJ8效果可能会更好些。功放管若采用其他不同类型或型号的，可能还会有不同的音色表现，这有待音响爱好者去尝试，并根据各人喜爱决定选用哪一种具体电路。

布朗早春

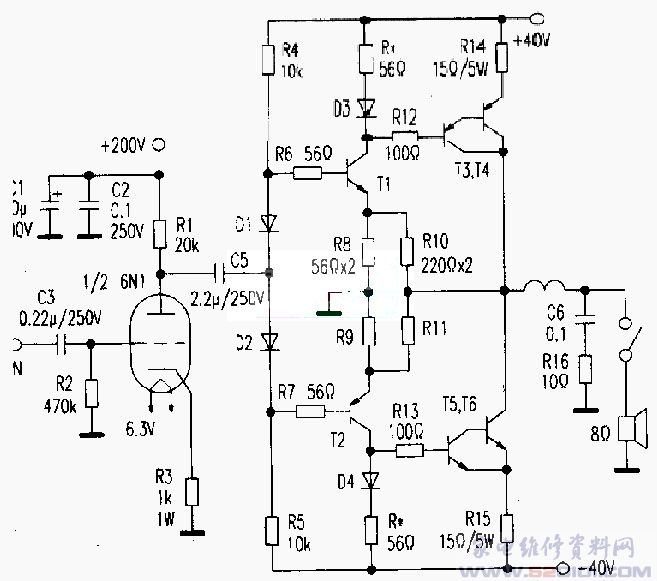

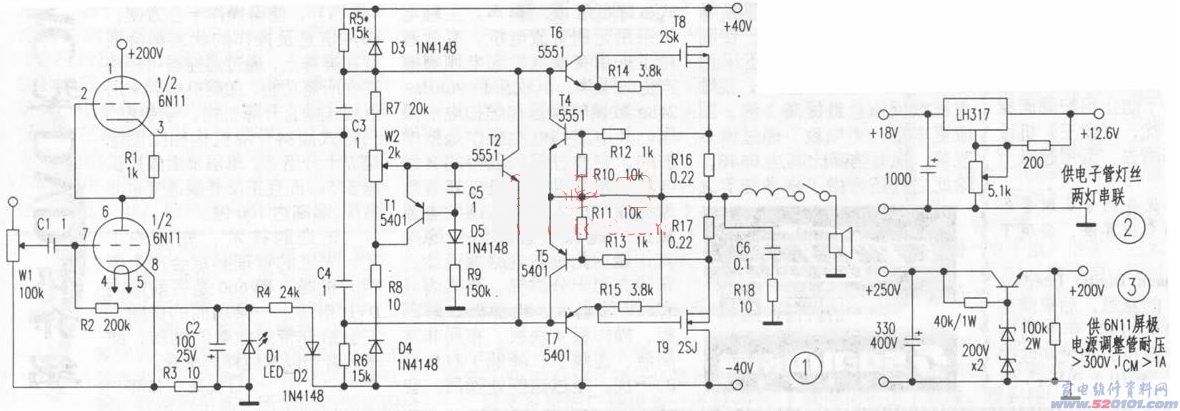

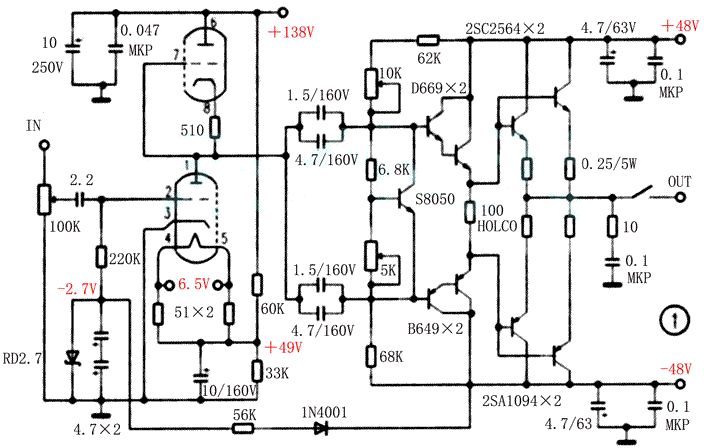

其他一些胆石混合功放线路图

NATURAL

业余条件下确实玩玩前胆后石相对容易一点。

香颂

胆结石确实不失为一种好声又节约发烧的思路，尤其是当DIY大功率功放时。
石机如果不配个胆前级，那么胆结石就是比较适合的思路。
